Dégazeur thermique
Un dégazeur thermique est utilisé pour réduire la teneur en oxygène de l'eau d'alimentation de la chaudière à vapeur. Sans traitement approprié, l'eau d'alimentation des chaudières à vapeur a généralement une teneur élevée en oxygène de 8 à 10 mg/l, ce qui provoque une corrosion sévère dans le système.
Théorie de fonctionnement
Le condensat et l'eau d'appoint sont mélangés de manière à atteindre une température de 60 à 70°C avant d'être conduits au sommet du dégazeur. Dans la partie supérieure du dégazeur, l'eau est vaporisée, de sorte que les gaz peuvent s'échapper de la couche qui entoure chaque molécule d'eau.
De la vapeur est conduite au fond du dégazeur au travers d’une soupape de réduction de pression et les injecteurs de vapeur créent la turbulence nécessaire dans l'eau pour un dégazage efficace. Les gaz en excès peuvent s'échapper par un évent avec une restriction.
Présentation du produit
Un dégazeur thermique EUROWATER est disponible en 12 modules proposant des débits allant jusqu'à 40 m3/h et un volume de réservoir allant de 1 450 litres à 23 150 litres. Le réservoir du dégazeur est en acier avec des fonds bombés avec une tolérance de pression plus élevée et construit selon les réglementations CE.
Le dégazeur thermique fonctionne à une surpression de 0,2 bar, correspondant à un point d'ébullition de 104 ° C.
Toutes les unités sont livrées avec une documentation standard pour une installation, une utilisation et une maintenance faciles.
Contactez votre agence de proximité pour plus d'informations, pour obtenir des fiches techniques ou des instructions.

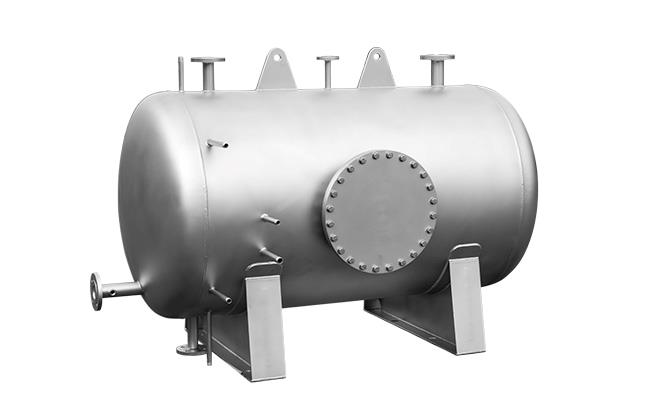

Dégazeur thermique
| Type Produit : | TA |
| Qualité d’eau : | 50 ppb O2 |
| Entrée d’eau : | Directement dans la cuve |
| Temps de contact : | ~20 min. |
| Nbre niveaux : | 2 niveaux Fonctionnement + manque d’eau |
| Visuel: | Hublot en verre |
| Distribution vapeur : | Tuyauterie avec crépines |
| Outside coating: | Oui |
| Inside coating: | Oui |

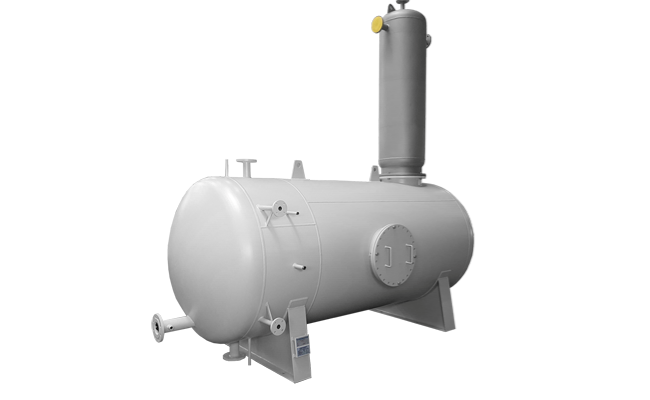

Dégazeur thermique avec dôme
| Type Produit : | TD |
| Qualité d’eau : | 20 ppb O2 |
| Entrée d’eau : | En haut du dôme |
| Temps de contact : | ~30 min. |
| Nbre niveaux : | 1 niveau Manque d’eau |
| Visuel : | Hublot en verre avec contacts de niveaux |
| Distribution vapeur : | Tuyauterie avec des trous |
| Outside coating : | Oui |
| Inside coating : | Non |
| Dôme : | AISI 304L |
Conception haut de gamme et fonctionnement fiable

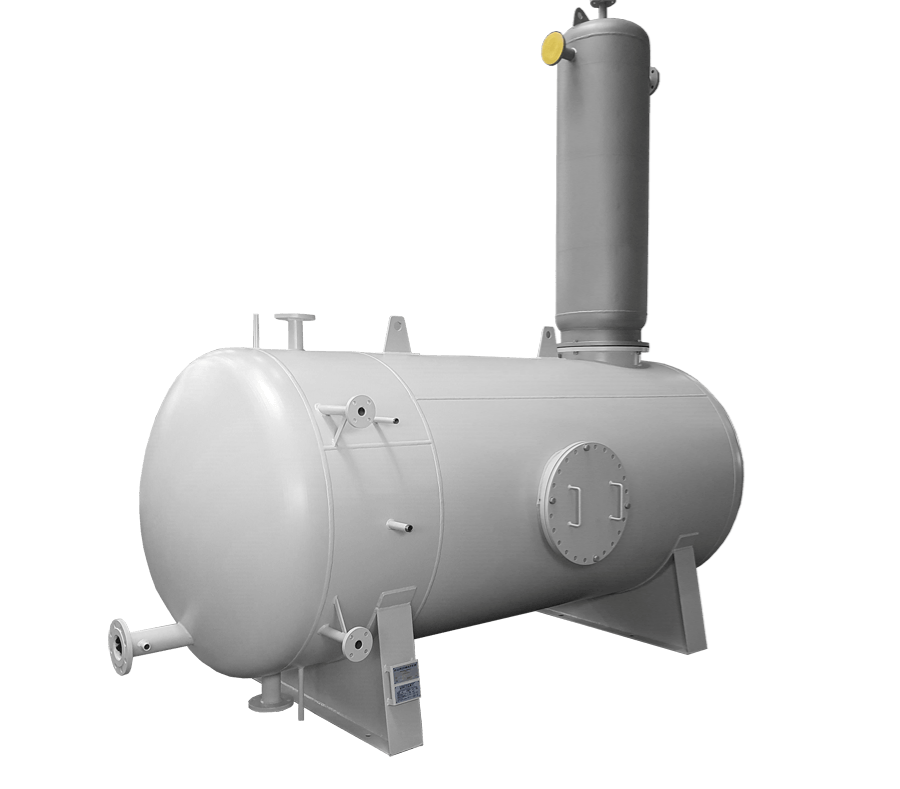

Dégazeur thermique avec dôme.
- Dôme avec des plateaux
Assure un fonctionnement très fiable et stable et insensible aux variations de débit. - Une injection de vapeur
L'injection de vapeur est gérée à partir du fond du réservoir de rétention, ce qui facilite le contrôle et fait passer toute la vapeur à travers le dôme. - Excellente qualité d’eau
Niveau d’oxygène inférieur à 20 ppb.
Equipements
Dégazeur thermique avec ou sans dôme adapté aux chaudières à vapeur fourni complet avec raccords, c'est-à-dire un détendeur de vapeur et une soupape de décharge, un contrôle de niveau, un indicateur de niveau d'eau, un thermomètre et un manomètre.
| Inclus dans la livraison | Non inclus |
| Dégazeur thermique | Système de tuyauterie de raccordements |
| Vanne de régulation de vapeur | Support dégazeur |
| Soupape de décharge | Pompes |
| Contre-Brides | Vanne de service |
Option
Calorifugeage pour éviter la perte de chaleur
Empêcher la condensation de vapeur et la perte de chaleur en calorifugeant le dégazeur, et plus généralement toutes les installations en contact avec de l'eau chaude. Un dégazeur EUROWATER type TA peut être fourni calorifugé avec 100 mm de laine minérale recouverte d'une plaque d'aluminium.
Option
Refroidisseur pour vanne de prise d'échantillons - surveillez le travail du dégazeur
Utilisez un refroidisseur d'échantillons pour surveiller le fonctionnement de la chaudière ou du dégazeur thermique. Un refroidisseur d'échantillon assure un refroidissement efficace selon le principe du contre-courant et évite toute contamination de l'échantillon.
Téléchargez la brochure pour en savoir plus sur le fonctionnement et les avantages.
Obtenez la solution optimale
Le choix de l'unité dépend de l'application, de la qualité de l'eau et de la consommation d'eau. Nous sommes à votre service pour vous garantir la solution optimale basée sur notre savoir-faire. Remplissez le formulaire et laissez-nous vous recontacter.
